La Magfine Corporation è la migliore azienda di magneti con 25 anni di attività
Confronto tra le prestazioni del rivestimento Di seguito c'è un confronto delle prestazioni di vari materiali di rivestimento usati sui magneti al neodimio. È importante considerare l'ambiente d'utilizzo quando si sceglie un rivestimento dal momento che le proprietà del magnete cambieranno a seconda del tipo di rivestimento.
| Materiale | Codice | Spessore (μm) | Resistenza alla corrosione da nebbia salina (Hr) | Porosità | Tasso di demagnetizzazione | Colori astratti | PCT(Hr) |
|---|---|---|---|---|---|---|---|
| Hi-Den Coat MF304 Epossidica | MF304 Epoxy | 5-100 | >500 | - | - | Multicolori | >100 |
| MF305 Poliimmide | MF305 Polyimide | 5-50 | >400 | - | - | Multicolori | >100 |
| Zinco | Zn | 10-15 | >24 | <0.1 | <0.2% | Bianco | >16 |
| Zinco colorato | Colour-Zn | 10-15 | 72 | <0.1 | <0.1% | Multicolori | >24 |
| Nichel | Ni | 10-20 | 4 | <0.5 | <0.3% | Argento | >16 |
| Doppio nichel | Double-Ni | 15-20 | 24 | <0.2 | <0.3% | Argento | >16 |
| Nichel-rame-nichel | Ni-Cu-Ni | 15-30 | >48 | <0.1 | <0.1% | Argento | >42 |
| Zinco-nichel-lega | Zn-Ni Alloy | 10-20 | >720 | <0.1 | <0.1% | Multicolori | >72 |
| Epossidica di altre aziende | EPOXY | 10-50 | >300 | - | - | Nero | >24 |
| Nichelatura per riduzione | Electroless Ni | <1 | >72 | - | - | Argento | >24 |
Tipi di placcature per magneti
| Simbolo elemento | Nome dell'elemento | φ10mm×10mm | Proprietà | Utilizzo |
|---|---|---|---|---|
| 3CrZn | Zinco cromo trivalente |  |
Trattamento cromato. Recentemente il cromo esavalente è stato regolamentato come sostanza dannosa per l'ambiente e sostituito dal cromo trivalente. |
|
| Ag | Argento |  |
L'argento ha la migliore conduttività elettrica fuori da tutti i metalli, una bassa resistenza da contatto e una buona capacità di saldatura, ma scolora facilmente. |
|
| Au | Oro |  |
L'oro ha una buona resistenza alla corrosione e all'ossidazione assieme ad una bassa resistenza elettrica. |
|
| Cr | Cromo |  |
Il cromo ha una buona resistenza all'abrasione e all'ossidazione e non perde la sua lucentezza a contatto con l'aria. |
|
| Cu | Rame |  |
Il rame scolora facilmente quindi viene usato come base. Si utilizza per riempire le ammaccature e portare lucentezza. |
|
| Ni | Nichel |  |
Il nichel è chimicamente stabile e presenta buone proprietà antiruggine. |
|
| NiBlack | Nichel nero |  |
Il nichel nero è una lega di placcatura formata da nichel, zinco e zolfo. Il colore può variare a seconda del tipo di placcatura usata come base. |
|
| Sn | Stagno |  |
Lo stagno presenta eccellenti proprietà anticorrosive e non si ossida facilmente. Non perde facilmente la sua lucentezza ed è sicuro anche usato con i cibi. |
|
| Rh | Rodio |  |
Il rodio presenta eccellenti proprietà anticorrosive e non si ossida facilmente. Non perde facilmente la sua lucentezza ed è sicuro anche usato con i cibi. |
|
| - | Non trattato |  |
Nessun trattamento di rivestimento superficie. La ruggine si svilupperà facilmente sui magneti al neodimio. |
Test delle proprietà antiruggine
| Magfine | Azienda S | Altre aziende | Magfine | Azienda T | Magfine | |
|---|---|---|---|---|---|---|
| Durata | HDC rivestimento epossidico MF304 |
Epossidica normale | Mano di fondo antiruggine Zn per automobili | Rivestimento HDC MF305 Poliimmide |
Epossidica normale | NiCuNi |

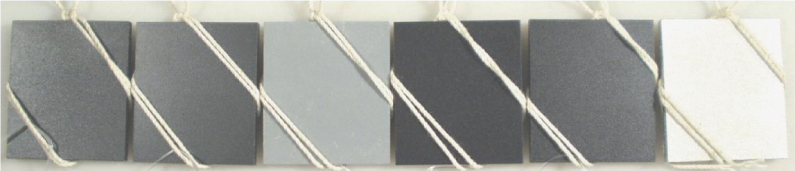

| Prima dell'inizio del test |  |
|||||

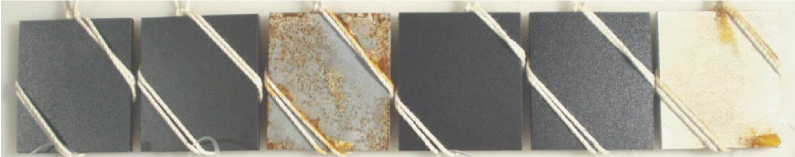

| Dopo 72 ore |  |
|||||

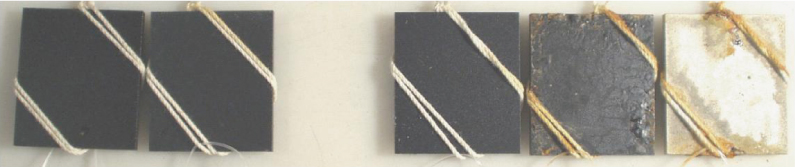

| Dopo 312 ore |  |
|||||

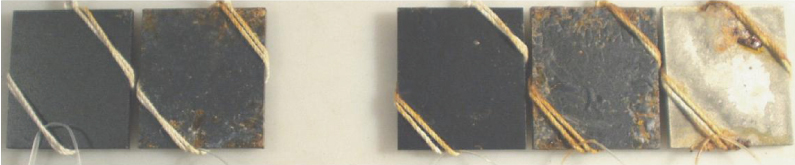

| Dopo 504 ore |  |
|||||
Test di spruzzo con sale neutro 5% soluzione di cloruro di sodio temperatura test 35℃ JIS Z2371
Grafico di confronto dei trattamenti della superficie
| Placcatura elettrica | Spruzzo termico | Deposizione | Elettrodeposizione | Rivestimento Parylene | Hi-DEN COAT | |
|---|---|---|---|---|---|---|
| Processo | Bagnato | Asciutto | Asciutto | Bagnato | Asciutto | Asciutto |
| Selezione degli oggetti da rivestire | È difficile con grandi oggetti | È difficile con grandi oggetti | Nessun problema | È difficile con piccoli oggetti | È difficile con grandi oggetti | Nessuna restrizione |
| Velocità di deposizione | Lento | Veloce | Lento (limitato) | Veloce | Lento | Lento |
| Adesione di deposizione | Forte | Forte | Debole | Forte | Debole | Forte |
| Infragilimento da idrogeno | Rischio potenziale | Nessuno | Nessuno | Rischio potenziale | Nessuno | Nessuno |
| Effetti sull'ambiente | Molto grande | Piccolo | Piccolo | Piccolo | Piccolo | Piccolo |
| Forza aderente | Debole | Molto debole | Debole | Forte | Debole | Forte |
| Scelta di colore | Solo colori metallici | Nessuno | Solo colori metallici | Abbastanza grande | Nessuno | Abbastanza grande |
| Isolamento | Solo certi materiali | Solo certi materiali | Solo certi materiali | Sì | Sì | Sì |
| Lavorazione dopo il trattamento | Impossibile | Impossibile | Impossibile | - | Impossibile | Possibile |
| Produttività | Buona | Difficile | Difficile | Buona | Buona | Buona |
| Aggiunta di materiale modificante (Specifico alle proprietà di vari tipi) |
Impossibile | Impossibile | Impossibile | Impossibile | Impossibile | Possibile |
磁石のコンテンツ終点
